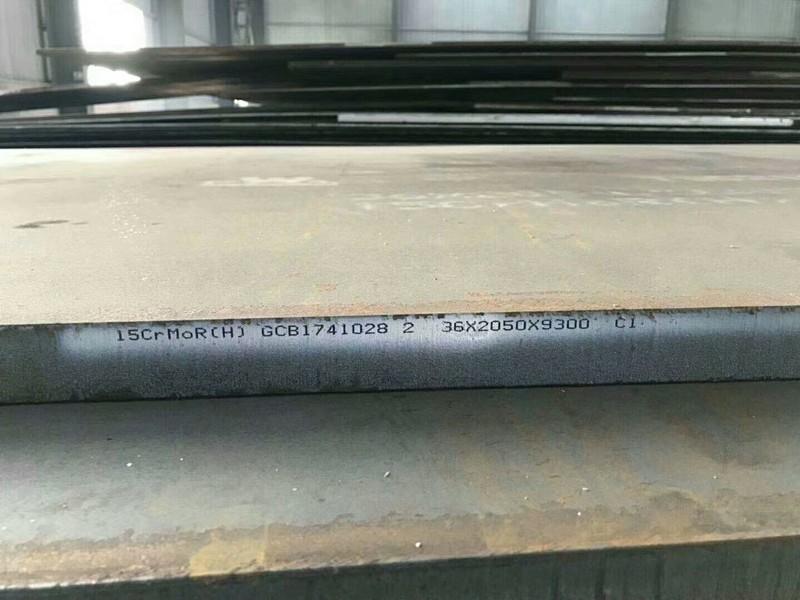

15CrMoR(H)临氢板临氢容器板简介：
牌号：15CrMoR(H)
品名：锅炉和压力容器用钢板，属于一种中温抗氢钢
执行标准：GB/T713—2014
15CrMoR(H)是是经过临氢高温处理过的15CrMoR钢,临氢的目的是为了防止氢腐蚀，具有防氢脆能力。
15CrMoR(H)临氢钢临氢容器板化学成分：
C | Si | Mn | P | S | Ni | Cr | Mo | Cu | N |
0.08~0.18 | 0.15~0.4 | 0.4~0.7 | ≤0.010 | ≤0.007 | ≤0.2 | 0.8~1.2 | 0.45~0.6 | ≤0.2 | ≤0.008 |
15CrMoR(H)临氢钢临氢容器力学性能：
品种 | 形状 | 交货状态 | 规格 | 详情 | |||
15CRMoR(H)-板(6~60) | 板 | 正火,回火 | 6~60 | ReL(MPa) | ≥295 | 说明 | 屈服不明显时，采用Rp0.2 |
Rm(MPa) | 450～590 | 说明 | |||||
A(%) | ≥20 | 说明 | |||||
Z(%) | ≥45 | 说明 | |||||
冲击温度 | -10 | 说明 | |||||
Akv(J) | ≥55 | 说明 | |||||
弯曲直径 | 3a | 说明 | |||||
弯曲角度 | 180° | 说明 | |||||
HBW | ≤225 | 说明 | |||||
15CRMoR(H)-板(>60~100) | >60~100 | ReL(MPa) | ≥275 | 说明 | 屈服不明显时，采用Rp0.2 | ||
Rm(MPa) | 450～590 | 说明 | |||||
A(%) | ≥20 | 说明 | |||||
Z(%) | ≥45 | 说明 | |||||
冲击温度 | -10 | 说明 | |||||
Akv(J) | ≥55 | 说明 | |||||
弯曲直径 | 3a | 说明 | |||||
弯曲角度 | 180° | 说明 | |||||
HBW | ≤225 | 说明 | |||||
15CRMoR(H)-板(>100~200) | >100~200 | ReL(MPa) | ≥255 | 说明 | 屈服不明显时，采用Rp0.2 | ||
Rm(MPa) | 440～580 | 说明 | |||||
A(%) | ≥20 | 说明 | |||||
Z(%) | ≥45 | 说明 | |||||
冲击温度 | -10 | 说明 | |||||
Akv(J) | ≥55 | 说明 | |||||
弯曲直径 | 3a | 说明 | |||||
弯曲角度 | 180° | 说明 | |||||
HBW | ≤225 | 说明 | |||||
15CrMoR(H)临氢钢临氢容器板PWHT*大、*小模拟焊后热处理执行工艺：
Max .PWHT：620±10°C×（10-12）h
Min .PWHT：620±10°C×（3-4）h
15CrMoR(H)临氢钢临氢容器板冶炼方法：
采用电炉+炉外精炼、并经过真空脱气的冶炼工艺。钢板应为本质细晶粒**钢。
扫一扫 关注我们
