SA543 Type C CL1环氧乙烷反应器用钢

SA543 Type C CL1执行标准：ASME SA-543/SA-543M-2017与ASTM SA-543/SA-543M-2017完全等同

SA543 Type C CL1环氧乙烷反应器用钢简介

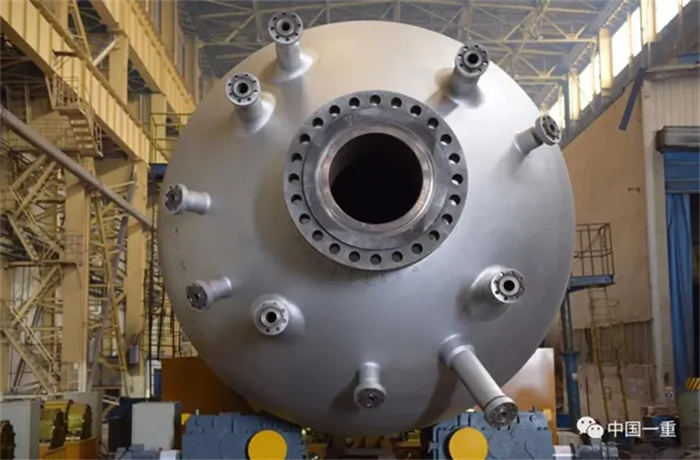

SA543 Type C Cl.1是镍铬钼调质合金钢压力容器板，SA543 Type C系列钢板分三种类别，分别为：SA543TypeC CL1、SA543TypeC CL2、SA543TypeC CL3。SA543系列钢板分为B和C两种型号，每种型号有三种类别，1类*小抗拉强度725MPa，2类*小抗拉强度795 MPa，3类*小抗拉强度620 MPa。主要用于制造化工生产中*大的反应器环氧乙烷反应器，该钢板强度较高，制造设备时未经热处理的焊接接头会存在较大的残余应力，容易引起应力腐蚀开裂。SA543 Type C Cl.1代订期货，四切边理计，交货期快。

容器板SA543 Type C CL1化学成分熔炼分析

SA543 Type C CL1钢板力学性能

SA543 Type C CL1钢板热处理：

1、SA543所有钢板都应进行热处理，此时可将钢板加热到适当的奥氏体化温度，保温足够时间以使整个厚度上温度均匀，并用适宜的液体介质以喷射或侵入法进行淬火。然后钢板应在加热到不低于1100°F（595℃）的温度下进行回火，以产生所要求的性能，保温时间不少于½h/in.(1.2min/mm)厚度，但不得少于½h。
2、厚度大于4in.（100mm）的钢板应在3.1规定的热处理前，在1650~1850°F（900~1010℃）的范围内某一温度下进行预先正火处理或水淬。
3、当需方选择进行3.1和3.2条的热处理时，供方应在交货前将钢板在不低于1100°F（595℃）的某一温度下进行回火。

SA543 Type C Cl.1钢板表面质量

1、钢板表面不允许存在裂纹、气泡、结疤、折叠和夹杂等对使用有害的缺陷。钢板侧面不得有分层。如有上述表面缺陷，允许清理，清理深度从钢板实际尺寸算起，不得超过钢板厚度公差之半，应保证钢板的*小厚度。缺陷清理处应平滑无棱角。

2、其他缺陷允许存在，其深度从钢板实际尺寸算起，不得超过厚度允许公差之半，并应保证缺陷处钢板厚度不小于钢板允许*小厚度。
