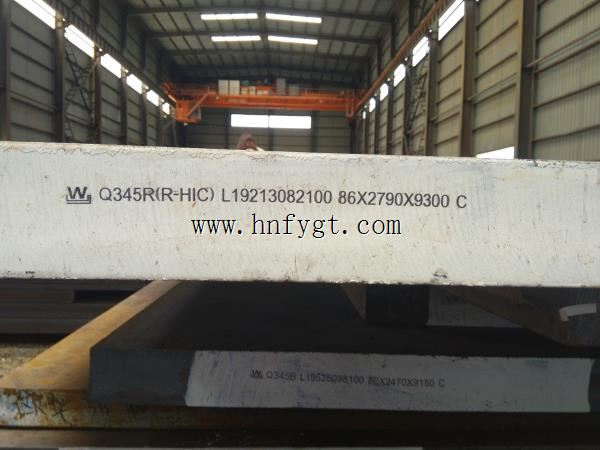

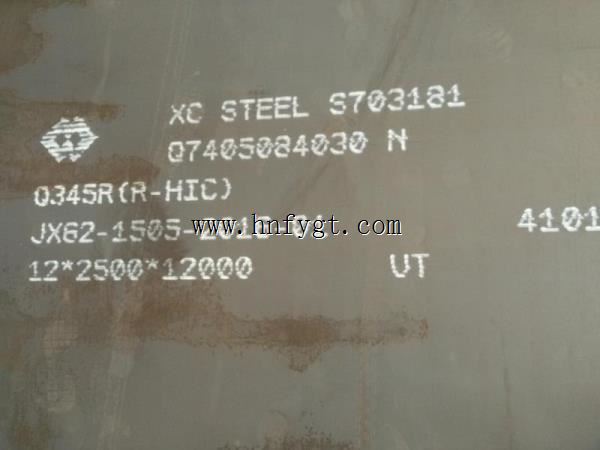

Q345R(R-HIC)钢板简介Q345R(R-HIC)钢板力学性能及化学成分

一、Q345R(R-HIC)是抗氢容器板，钢板中的P、S含量低，具有**的焊接性能。Q345R(R-HIC)钢板试验项目包括抗拉、屈服、晶粒度、布氏硬度、超声波探伤、熔炼分析、成品分析等。

二、Q345R(R-HIC)抗氢板化学成分：

C : 0.2 Si : 0.2-0.55 Mn : 1.2-1.36 Al : 0.2 CEV : 0.45

Ca ：0.0015--0.0030

三、Q345R(R-HIC)钢板属于细晶粒钢，晶粒度可达5级及以上。

四、Q345R(R-HIC)钢板抗拉屈服强度：

材质：Q345R(R-HIC)

抗拉强度：490-610Mpa

屈服强度：320Mpa

冲击温度：-30度

延伸率：20%

厚度方向性能：35%

五、其他材质抗氢板：Q245R(R-HIC)/SA516Gr70(HIC)/14Cr1MoR(H)/12Cr2Mo1R(H)

六、试样状态：所有钢板应对其检验用试样进行模拟焊后热处理，模拟焊后热处理温度：610-635，保温时间：4-12小时，具体模拟焊后热处理制度在合同中注明。

布氏硬度：钢板应逐轧制张进行布氏硬度检验，布氏硬度值≤200HB。

超声波检验:钢板应逐张进行超声波探伤检查，探伤标准级别在合同中注明。

钢板表面质量应符合GB713-2008的规定。

附加要求（在用户提出要求并在合同中注明时才予以保证）

1．模拟焊后热处理制度

2．高温拉伸（双方协商）

3．低温冲击（双方协商）

4．钢板抗氢致裂纹（HIC）试验检验规则

七、抗氢致裂纹（HIC）试验方法，试验方法任选其中之一

（1）执行NACETM0284标准，采用A溶液，三个试样平均值为：CLR≤10%；CSR≤3%CTR≤1%。

（2）执行NACETM0284标准，采用B溶液，三个试样平均值为：CLR≤10%，CSR≤3%CTR≤1.5%。

（3）执行GB8650标准，三个试样平均值为：CLR≤5%；CSR≤0.5%；CTR≤1.5%；

其中PH:介质酸碱度；CLR：裂纹长度百分比；CSR：裂纹敏感百分比；CTR：裂纹厚度百分比

钢板抗硫化物应力腐蚀试验检验规则

抗硫化物应力腐蚀试验（SSCC）试验方法执行GB4157－84标准

八、应用领域：该材料广泛应用于石化装备、化工设备、环保机械、干燥提纯设备等重工领域，可双定尺订扎！两个牌号都是锅炉压力容器钢板，必须有相对应的实验报告，Q345R钢是屈服强度为345MPa级的压力容器专用板，它具有**的综合力学性能和工艺性能。磷、硫含量略低于低合金高强度钢板Q345(16Mn)钢，除抗拉强度、延伸率要求比Q345(16Mn)钢有所提高外，还要求保证冲击韧性。它是目前我国用途*广、用量*大的压力容器专用钢板。
