牌号：S355J0
执行标准：EN10025
热处理交货状态：热轧、正火、正火轧制

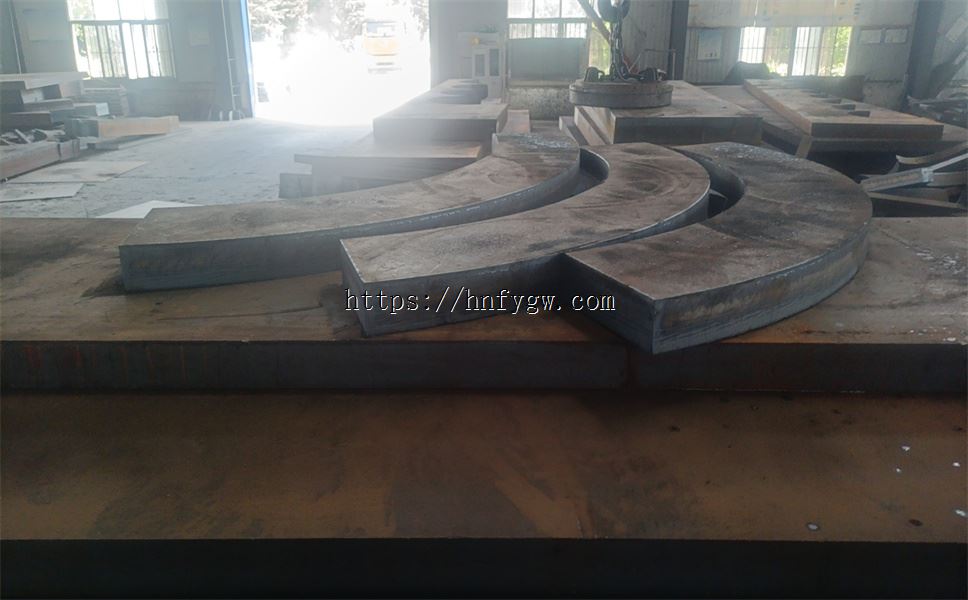

S355J0牌号含义S表示一种结构用钢；355表示屈服强度值：355MPa；J0指的是冲击功实验温度0℃。S355J0期货定轧，现货库存切割下料，按图纸切割，提货原厂对应质量质量证明书。
欧标S355J0钢板化学成分、熔炼分析
C | Si | Mn | P | S | Cu | N |
≤0.22 | 0.2~0.55 | ≤1.6 | ≤0.025 | ≤0.025 | ≤0.3 | ≤0.009 |
欧标结构钢S355J0力学性能
品种 | 形状 | 交货状态 | 规格 | 详情 | |||
S355J0 | 板 | 热轧,正火 | >40~63 | ReH(MPa) | ≥335 | 说明 | 屈服不明显时，采用Rp0.2 |
Rm(MPa) | 470～630 | 说明 | |||||
A(%) | ≥19 | 说明 | |||||
冲击温度 | 0 | 说明 | |||||
Akv(J) | ≥27 | 说明 | 纵向 | ||||
性能说明 | 拉伸试验横向取样；交货状态：热轧、正火、正火轧制 | ||||||
>63~80 | ReH(MPa) | ≥325 | 说明 | 屈服不明显时，采用Rp0.2 | |||
Rm(MPa) | 470～630 | 说明 | |||||
A(%) | ≥18 | 说明 | |||||
冲击温度 | 0 | 说明 | |||||
Akv(J) | ≥27 | 说明 | 纵向 | ||||
性能说明 | 拉伸试验横向取样；交货状态：热轧、正火、正火轧制 | ||||||
>80~100 | ReH(MPa) | ≥315 | 说明 | 屈服不明显时，采用Rp0.2 | |||
Rm(MPa) | 470～630 | 说明 | |||||
A(%) | ≥18 | 说明 | |||||
冲击温度 | 0 | 说明 | |||||
Akv(J) | ≥27 | 说明 | 纵向 | ||||
性能说明 | 拉伸试验横向取样；交货状态：热轧、正火、正火轧制 | ||||||
>100~150 | ReH(MPa) | ≥295 | 说明 | 屈服不明显时，采用Rp0.2 | |||
Rm(MPa) | 450～600 | 说明 | |||||
A(%) | ≥18 | 说明 | |||||
冲击温度 | 0 | 说明 | |||||
Akv(J) | ≥27 | 说明 | 纵向 | ||||
性能说明 | 拉伸试验横向取样；交货状态：热轧、正火、正火轧制 | ||||||
S355J0钢板表面质量
1、钢板表面不允许存在裂纹、气泡、结疤、折叠和夹杂等对使用有害的缺陷。钢板侧面不得有分层。如有上述表面缺陷，允许清理，清理深度从钢板实际尺寸算起，不得超过钢板厚度公差之半，应保证钢板的*小厚度。缺陷清理处应平滑无棱角。
2、其他缺陷允许存在，其深度从钢板实际尺寸算起，不得超过厚度允许公差之半，并应保证缺陷处钢板厚度不小于钢板允许*小厚度。
S355J0超声波检测探伤标准：可按照国标GB/T2970、能源部NB/T47013.3-2015等标准进行探伤检测，需注明探伤级别。
扫一扫 关注我们
