一、Q490DRL1牌号表示方法
钢的牌号用代表屈服强度“屈”的汉语拼音*字母“Q”、规定的*小屈服强度数值、压力容器“容”字的汉语拼音*字母“R”或低温压力容器“低容”的汉语拼音*字母“DR”、温度等级“L”等组成。
Q490DRL1示例：Q490DRL1。其中:
Q——屈服强度“屈”字的汉语拼音*位字母;
490 ——规定屈服强度的下限值,单位为兆帕(MPa);
DR——低温压力容器“低容”的汉语拼音*字母。
L——温度等级，L1代表-40℃要求，L2代表-50℃要求；
对于大线能量焊接要求的钢，则在上述规定的牌号后加上代表大线能量焊接“焊”字的英文单词“Weld”*位字母
“W”，如：Q490RW。
Q490DRL1代订各大钢厂期货，保材质保性能，四切边理计，现货库存切割，按图纸切割，室内库，提供原厂对应质量证明书，长期承接小批量期货订单，交期快。
二、Q490DRL1执行技术标准：GB/T713.6-2023承压设备用钢板和钢带 第6部分:调质高强度钢
三、Q490DRL1化学成分(熔炼分析)
牌号 | C | Si | Mn | P | S | Cu | Ni |
≤0.09 | 0.15-0.40 | 1.20-1.60 | ≤0.015 | ≤0.008 | ≤0.25 | 0.20-0.50 | |
Q460RDRL1 | Cr | Mo | Nb | V | Ti | B | Pcm |
≤0.30 | ≤0.30 | ≤0.05 | 0.02-0.06 | ≤0.03 | ≤0.0020 | ≤0.22 |
成品钢板的化学成分允许偏差应符合GB/T 713.1的规定。
钢的熔炼分析的焊接冷裂纹敏感指数(Pcm)应符合上表的规定。
四、Q490DRL1交货状态：钢板应以淬火加回火的调质热处理状态交货,其中回火温度不低于600℃。
五、Q490DRL1力学和工艺性能
牌号 | 钢板厚度/mm | 拉伸实验 | V型冲击实验 | 180°弯曲试验 b=2a | ||||
下屈服强度(ａ) ReL/Mpa | 抗拉强度Rm/Mpa | 断后伸长率A/% | 温度/℃ | 冲击吸收能量kv2/J | 侧膨胀值LE/mm | |||
Q490DRL1 | 10-60 | ≥490 | 610-730 | ≥17 | -40 | ≥80 | - | D=3a |
注：D为弯曲压头直径，b为试样宽度；a为实验厚度 | ||||||||
当屈服现象不明显时，采用规定塑性延伸强度Rp0.2 | ||||||||
六、Q490DRL1技术标准规范
试验方法
钢的化学成分试验一般按GB/T 4336、GB/T 20123、GB/T 20125或通用的化学分析方法进行,仲裁时应按GB/T 223.3、GB/T 223.11、GB/T 223.14、GB/T 223.17、GB/T 223.18、GB/T 223.23、
GB/T 223.26、GB/T 223.40、GB/T 223.60、GB/T 223.63、GB/T 223.68、GB/T 223.69、GB/T 223.78、
GB/T 223.79的规定进行。
每批钢板的检验项目的试验方法应符合表3的规定。

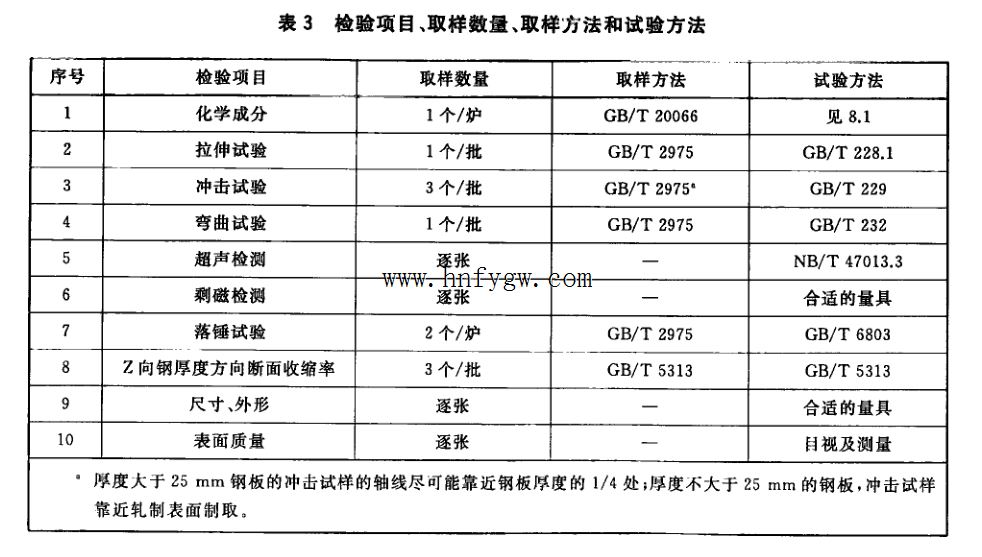

表3检验项目、取样数量、取样方法、取样方向及试验方法
钢板的尺寸、外形、重量应符合GB/T 713.1的规定。
制造方法
钢板的制造方法应符合GB/T 713.1的规定,并经真空处理。
表面质量
钢板的表面质量应符合GB/T 713.1的规定。
无损检测
钢板的超声检测按NB/T47013.3执行,合格级别不应低于I级,如有特殊要求在合同中注明。
特殊要求
经供需双方协商,并在合同中注明,可对钢板提出其他特殊要求。
扫一扫 关注我们
