09MnNiDR钢板简介及化学成分

联系电话：15738896793

产品详情

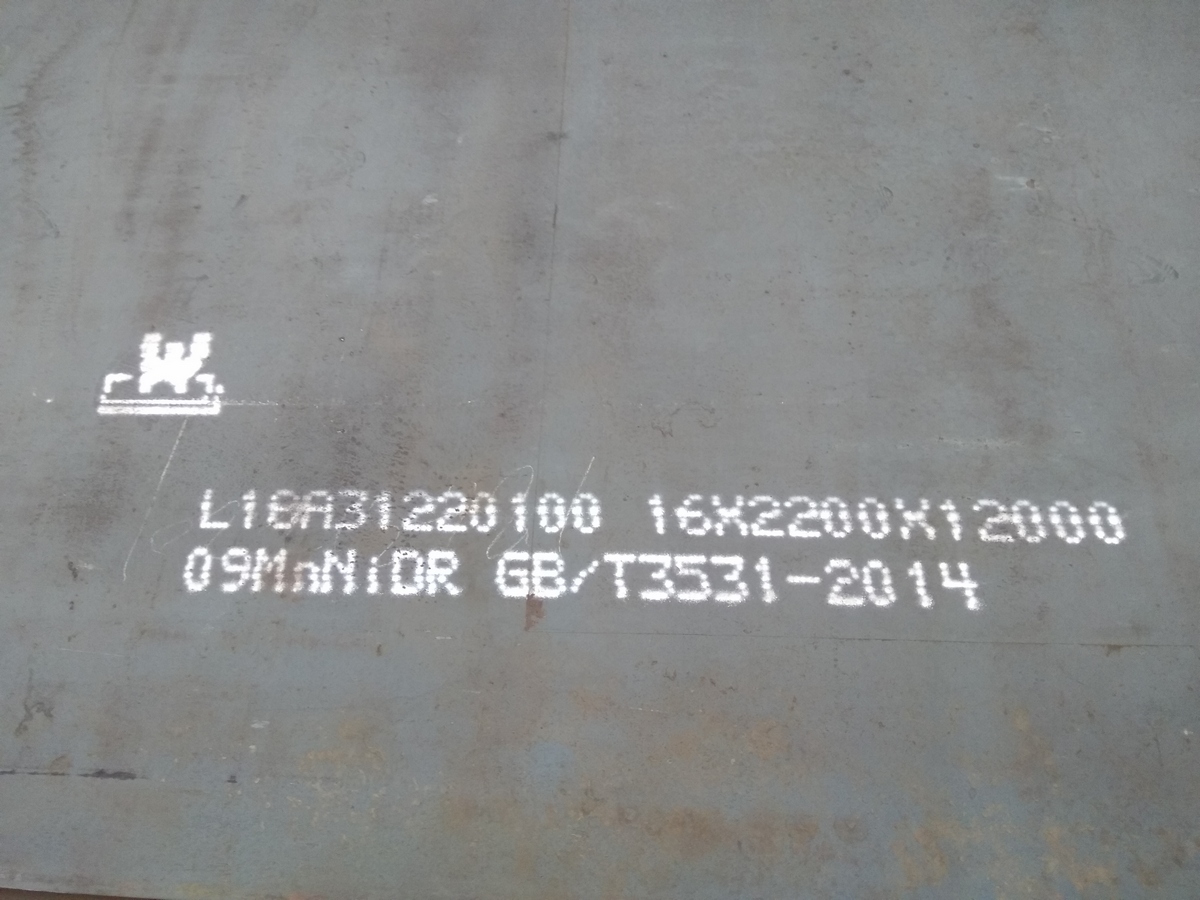

一、09MNNIDR钢板简介：

09MnNiDR是低温压力容器用钢板, 执行标准：GB3531。

09MnNiDR："D"是汉字“低”的拼音*字母，“Mn”是合金元素“锰”，“Ni”是合金元素“镍”，"R"是汉字“容”的拼音*字母。具有非常好的耐低温性能同时也具备一定的强度和抗疲劳性能，主要应用于石油设备、氮气容器罐、液化气容器罐、压力容器、核电设备、汽轮机、冷却器、化工球罐、船用设备等等，用处非常之广泛，是很多机械容器设备制作的主要材料之一。

二、09MnNiDR尺寸、外形、重量及允许偏差

2.1 钢板的尺寸、外形及允许偏差应符合GB/T709的规定

2.2 钢板的厚度偏差应符合GB/T709的B类偏差要求，根据需方要求，也可按GB/T709的C类偏差交货

2.3钢板按理论重量交货，计算用钢板密度为7.85g/cm³。

三、09MnNiDR交货状态

09MnNiDR交货状态正火或正火+回火, -70℃低温冲击

四、09MnNiDR冶炼方法

4.1 09MnNiDR钢由氧气转炉或电炉冶炼，并应采用炉外精炼工艺

4.2 连铸坯、钢锭压缩比不小于3，电渣重熔坯压缩比不小于2。

五、09MnNiDR超声检测

09MnNiDR钢板厚度大于20mm的正火或正火加回火状态交货钢板以及厚度大于16mm的淬火加回火状态交货的钢板应每张进行超声检测，，其他厚度钢板经供需双方协商也可每张进行超声检测，检测方法按JB/T4730.3或GB/T2970执行。

六、09MnNiDR化学成分

C	Si	Mn	P	S	Ni	Cr	Mo	Cu	Nb	Als
≤0.12	0.15~0.5	1.2~1.6	≤0.02	≤0.015	0.3~0.8	≤0.25	≤0.08	≤0.25	≤0.04	≥0.015

七、09MnNiDR力学性能

牌号	形状	交货状态	规格	详情
09MnNiDR-板(6~16)	板	正火,回火	6~16	ReL(MPa)	≥300	说明
				Rm(MPa)	440～570	说明
				A5(%)	≥23	说明
				冲击温度	-70	说明
				Akv(J)	≥27	说明	横向
				弯曲直径	2a	说明
				弯曲角度	180	说明
				性能说明	交货状态：正火或正火+回火
09MnNiDR-板(>16~36)			>16~36	ReL(MPa)	≥280	说明
				Rm(MPa)	430～560	说明
				A5(%)	≥23	说明
				冲击温度	-70	说明
				Akv(J)	≥27	说明	横向
				弯曲直径	2a	说明
				弯曲角度	180	说明
				性能说明	交货状态：正火或正火+回火
09MnNiDR-板(>36~60)			>36~60	ReL(MPa)	≥260	说明
				Rm(MPa)	430～560	说明
				A5(%)	≥23	说明
				冲击温度	-70	说明
				Akv(J)	≥27	说明	横向
				弯曲直径	2a	说明
				弯曲角度	180	说明
				性能说明	交货状态：正火或正火+回火
